Reparation av Fluke T150

Jag har en Fluke T110 som jag har trivts med bra, ja allt bättre ju längre jag haft den.

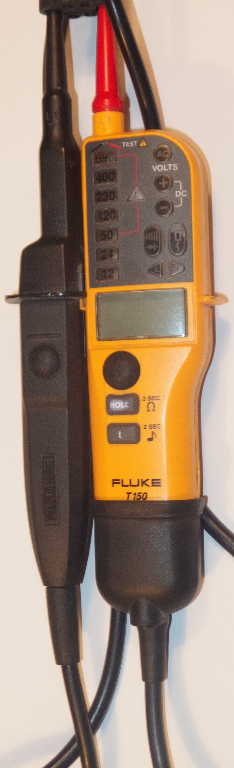

Såpass nöjd att jag funderat på att köpa en T150.

Men den har börjat glappa lite i kabeln.

Så fick jag tag i två avlagda T150, båda med glapp i kabeln.


Detta måste jag försöka fixa, var min tanke.

Hur öppnas dessa tro?

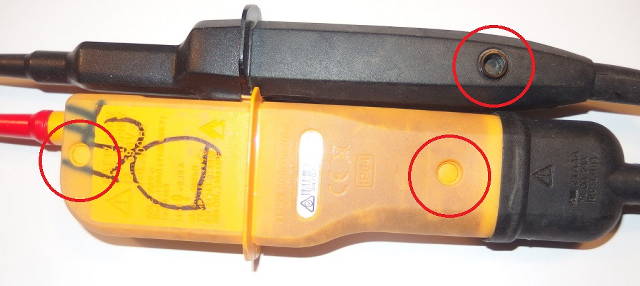

Kanske på något vis i de inringade områdena.


Japp, jag tryckte min lilla 2,5mm flatmejsel i mitten och vred lite fram och tillbaka, snabbt var jag rakt genom en plastplupp och mejseln passade tillräckligt bra för den lilla torx-skruven bakom.


Nu sitter de två delarna ihop med något som klickar ihop längs bägge sidorna, det var inte svårt eller så, behövdes inte någon kraft, eller våld att tala om. Men lite försiktigt får man bända isär fram och baksidan.

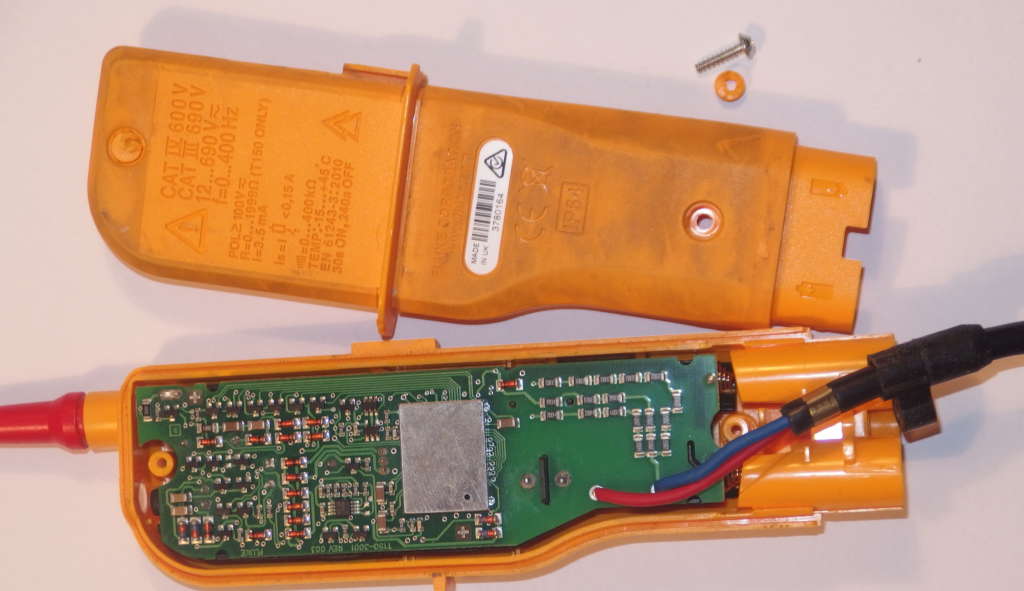

Sen var resten av demonteringen en baggis, det var bara att försiktigt lyfta upp kretskortet.
Själva LCD-displayen sitter fast i fronten, den elektriska överföringen sker genom en konduktiv plastbit, var bara försiktig så den inte rubbas, den sitter fast mot displayen.

Då ska vi se.


Den där mässingferrulen blir kanske ett problem.
Gummiavlastningen är dock problemfri, går lätt att skjuta längs kabeln.

Jaja, jag klipper väl kabeln precis vid ferrulen
Sen drog jag ur innerledarna och så var det lätt att få loss ferrulen ifrån kabelmanteln.

Sen vidgade jag upp ferrulen med spetstången

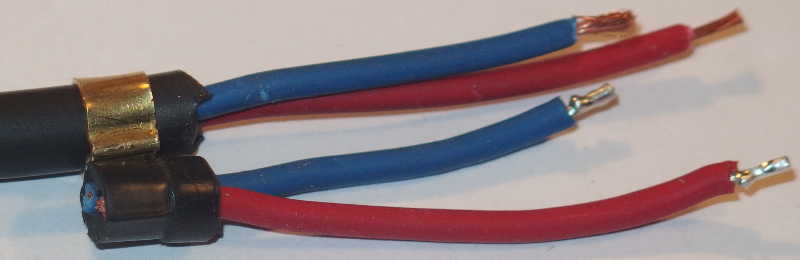

Nu är det bara att kapa av lämpligt av kabeln, nyfiken som jag är så försökte jag hitta var brottet var, hur det ser ut.
Ja det var tydligen det blå pillret som tog mig ifrån verkligheten denna gång.



Jag gjorde det enkelt för mig, använde de gamla bitarna som mall och skalade och kapade i exakt samma längder, för att minimera risken för problem.
Och nu kan jag passa på och nämna, hellre en mm för långa ledare än 1 mm för korta, bara ett tips.

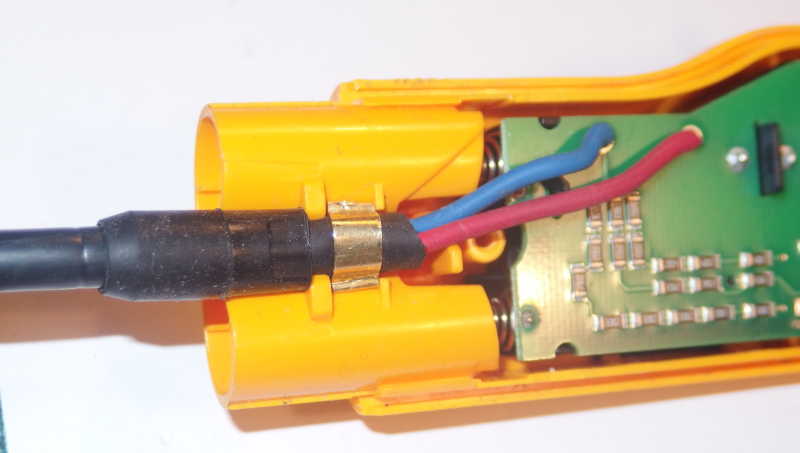

Ja efter lite lödning så var det bara att dunka ihop grejerna.


Det var här som jag upptäckte att jag gärna skulle haft en mm till på den röda ledaren.

Kolla så att plastpinnarna till knapparna, som löper i hylsor i plasten på framstycket har kommit på plats.
Sätt försiktigt kretskortet på plats, klicka ihop bakdelen, skruva ihop allt.
Pressa i plastplupparna över skruvarna om du vill, det kanske ger något skydd som är tänkt i konstruktionen, eller fyll hålen med tuggummi om du vill.

Tada, ett fungerande instrument.

Tror nog vi haft 10 som havererat på samma vis, Fluke / Ahlsell skickar nya på garanti..

Ja se där.
Nåja, då jag inte köpt mina så kunde jag inte åberopat någon garanti ändå.

Om nu någon undrar över det hela lite mer, så kan jag väl säga att det är ett ganska lätt projekt.
tillgång till en lödstation eller hyfsad lödpenna är ett måste, samt att det är nog bra om man åtminstone någon gång lött lite på kretskort så man har något lite känsla.
Jag som lött mycket på allt möjligt tyckte det var riktigt lätt. Kretskortet är av bra kvalla, hyggligt ordentlig lödring och genomplätering där kabeln ska lödas in, dvs låg risk att sabba kretskortet. Och hålet var lagom tilltaget, alla som ibland lött kretskort vet vad jag menar med för trånga kretskortshål som är nästan omöjliga att få in en ledare en andra gång i. Här var det perfekt size.

Sen behövs det bara vanliga verktyg som varenda elektriker redan äger.

Det tog väl ca 2 timmar. Men i kalendertid tog det dock ett par månader. För efter att jag öppnat upp fluken hamnade projektet på "hold" i en skrotlåda, tills häromdagen.

Det jag tyckte var svårast var mässingferrulen. Både att vidga ut den och pressa ihop den igen. Jag tänkte knipa ihop den med polygrip, men det var lögn att få grepp om den lilla "vingen" när den blivit lite uttöjd. Till sist fick jag offra min "fina" elektronikavbitare, ty den fick grepp.


Ett par tips.
Knip inte ihop ferrulen förrän allt är lött och endast sista momentet att sätta ihop skiten kvarstår. Då kan man finjustera var den ska vara, så det passar bra till dragavlastningen.

Tappa inte bort de två plastpinnarna som är till strömbrytarna.
När jag hade städat undan projektet tillfälligt (dvs 2 månader) så hittade jag efteråt ett par runda svarta plaststavar. "Vad tusan är detta?" undrade jag ett tag för att sen kasta bort det.
Så i förrgår fick jag sno en legobit av sonen (eller tja, jag fick betala för den) och kapa till i rätt längder. Tur att jag hade en T150 till att öppna och ta delar ifrån som mall.

Om någon nu tänker laga sin Fluke T1XXX, eller något annat testinstrument för starkström.
Tänk på att det faktiskt är elektronik som sen ska kunna bära ganska höga spänningar, denna t.ex. är ju godkänd för upp till 690V.
Och sen med lite pulver bakom, man vill ju inte hålla i något som får en ljusbåge i sig vid säg 690V.

Så var alltså noga, se till att inget tenn förirrar sig till något tråkigt ställe osv.
Att allt blir ihopskruvat som det ska.




Men jag tycker faktiskt att det är roligt att reparera saker.

Och nu med den andra defekta som jag har här vill jag nu byta hela kabeln, till en något längre.
Så nu måste jag bara hitta en stryktålig högkvalitativ tvåledare (2x0,5 - 2x0,75) med runt ytterhölje på 6,1 - 6,3 mm diameter.

Är du sugen på att köpa ett par nya ifrån ELFA och löda in, så kan jag kika på de exakta måtten när jag öppnar den andra (igen) och leta fram en bra ersättare.

Det ser ut som en gummikontaktmatta, ungefär som i många fjärrkontroller?
Där är problemet ofta att gummit släpper ifrån sig klibbiga saker (mjukgörare) med tiden, de isolerar bra och lägger sig som en beläggning på kontaktytorna på kretskortet och de ledande gummiknopparna i mattan.
Ofta kan man få knapparna att fungera genom att rengöra grundligt - kontaktmattan kan man skrubba av med tandborste, diskmedel och hetvatten (skölj noga med rent vatten), om man inte vågar blöta upp kretskortet kan man tvätta av kontaktytorna med isopropanol. Låt torka innan hopsättning och rör inte kontaktytorna med flottiga fingrar.
Om någon mycket använd knapp har fått en hård och blank yta på gummiknoppen, så kan man ev försöka att putsa av den försiktigt med fin smärgelduk eller våtslippapper.

Nej Torbjörn.
I T150 är det inte gummimembranknappar med konduktiv koppling till något på kretskortsytan.
Men jag håller med om att det ser ut så från utsidan.

Men istället manövrerar knappen en plaststång som löper genom en plastkonstruktion som bl.a. håller displayen och lysdioderna och sen trycker den på en knapp som sitter på kretskortet och ser ut ungefär såhär:


Men jag har för mig att den var ytmonterad, och säkert inte dessa mått heller.

Sådana småströmbrytare (kallas ofta "tactile switch" eller "tact switch" på utrikiska) finns i alldeles för många olika varianter. Men de säljs av de stora elektronikdistributörerna (Farnell, RS, DigiKey, Elfa m fl), så om man bara ids lägga en stund på att söka i sega webshoppar och titta på måttritningar är chansen stor att man hittar något som passar.

Man behöver inte dra sig för att löda loss eller dit en sån där som är ytmonterad. Värm loss den med två lödpennor samtidigt, gör ren paddarna på kretskortet med lödfläta, smält på nytt den på den ena, sätt dit strömbrytaren i rätt läge, tryck ner den samtidigt som du löder fast andra benet, löd sedan det första benet slutgiltigt.
